Trolii electrice cu transmisie planetara pentru macarale

Trolii electrice cu transmisie planetara pentru macarale
- Producător EMCE
- Disponibilitate: La comandă
- Model: FD

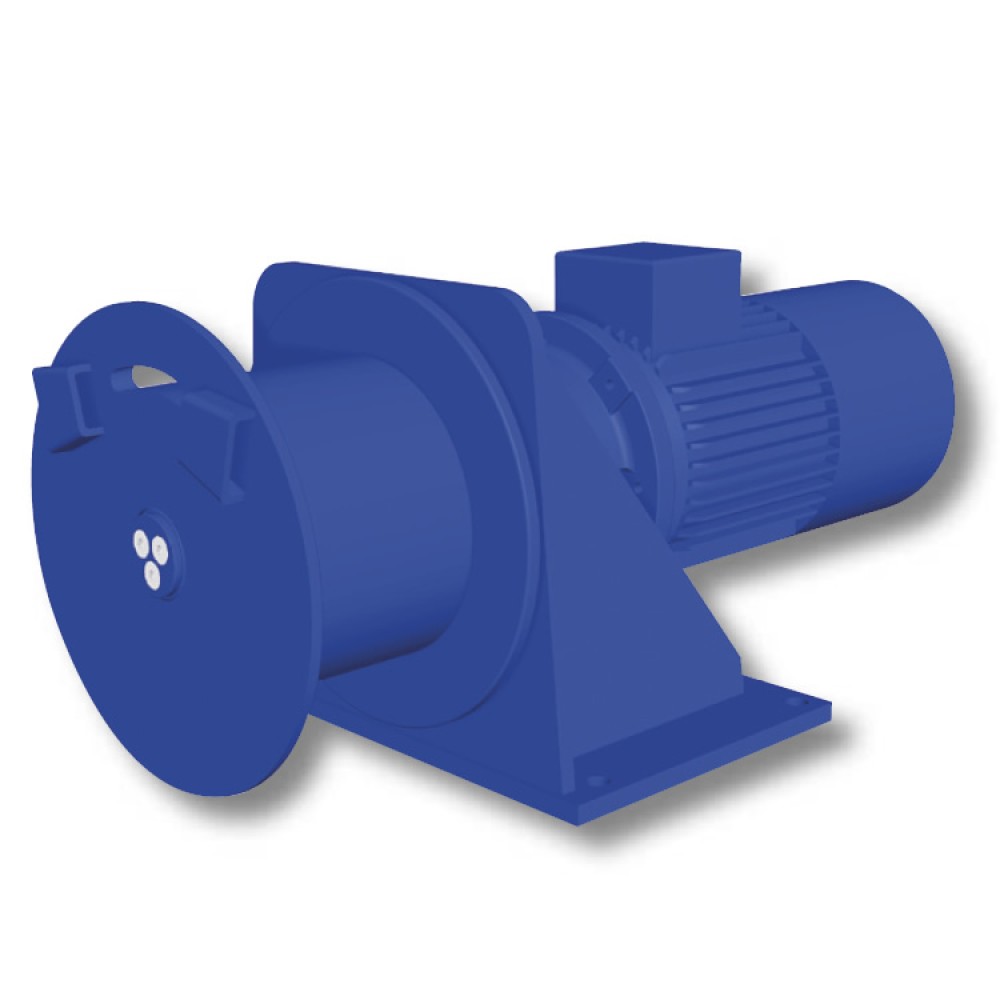

Special concepute pentru aplicatii unde spatiul este important, aceste trolii compacte si usoare sunt ideale pentru a fi instalate pe macarale si sonde. Suportul unic pentru tambur ofera posibilitatea cablului sa paraseasca tamburul sub orice unghi. Reductorul solid este amplasat partial in interior si protejat de tambur. Diametrele mari ale tamburilor ofera suficienta lungime de lucru in ciuda latimii reduse a tamburilor.
Caracteristici standard
- Transmisie solida cu mecanism planetar
- FD E: motor electric 400 V / 3 ph / 50 Hz, clasa IP 54, cu frana
- Tambur de otel cu punct de fixare al cablului pe flansa
- Un singur suport pentru tambur
- Vopsire in doua straturi bicomponente conform ISO 12944, categoria C2-low, culoare RAL 5010
- Clasa FEM / ISO: T4-L3-M5
Optiuni disponibile
- Motor de fonta clasa IP 56 TENV pentru aplicatii marine
- Motoare anti-ex
- Aparatoare din otel pentru motor
- Rola de presiune pentru cablu
- Viteze alternative
- Tensiuni de alimentare diferite
- Protectii tambur
- Straturi de protectie marine / terestre
- Cadru tubular cu inele de ridicare
Optiuni de control disponibile
- Cutie de control clasa IP 55 cu butoane si oprire de urgenta, construita conform NEN 1010
- Cutie de control clasa IP 66 si telecomanda clasa IP 65 construita conform NEN 1010
- Limitator de sarcina (solicitat de CE pentru aplicatii de depasesc 1000 kg)
- Invertor de frecventa pentru controlul variabil al vitezei
- Sisteme de comanda radio
- Limitator de cursa
- Protectie la slabirea cablului
- Telecomanda radio / infrarosu
Tip troliu | Sarcina tragere primul strat | Sarcina tragere al 5-lea strat | Diametru cablu | Viteza primul strat | Viteza al 5-lea strat | Capacitate tambur primul strat | Capacitate tambur al 5-lea strat | Putere motor |
---|---|---|---|---|---|---|---|---|
FD 300 E | 950 kg | 800 kg | 8 mm | 8.5 m/min | 10 m/min | 15 m | 70 m | 1,5 kW |
FD 301 E | 1850 kg | 1470 kg | 11 mm | 9 m/min | 11 m/min | 10 m | 53 m | 3 kW |
FD 303 E | 2300 kg | 1970 kg | 12 mm | 7 m/min | 8.5 m/min | 11 m | 41 m | 3 kW |
FD 304 E | 2800 kg | 2340 kg | 14 mm | 10 m/min | 12 m/min | 9 m | 36 m | 5,5 kW |
FD 305 E | 3350 kg | 2800 kg | 14 mm | 9 m/min | 11 m/min | 10 m | 40 m | 5,5 kW |
FD 306 E | 4100 kg | 3500 kg | 16 mm | 7 m/min | 8,5 m/min | 15 m | 56 m | 5,5 kW |
FD 307 E | 5250 kg | 4490 kg | 18 mm | 12 m/min | 14 m/min | 18 m | 67 m | 11 kW |
* viteza medie este viteza in stratul din mijloc in conditii de sarcina de 75% din capacitate
** viteza maxima este viteza in stratul superior in conditii fara sarcina
